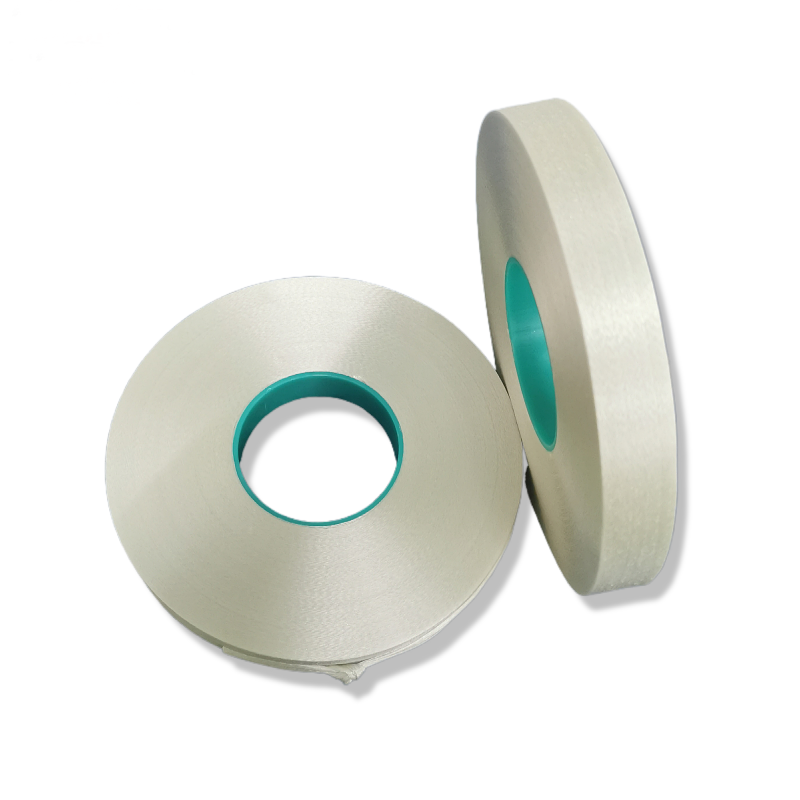

電氣絕緣用樹脂浸漬玻璃纖維網狀無緯綁扎帶
由硅烷前處理的無堿有捻的玻璃纖維紗經平行排列、并合,熱固性樹脂沒漬而成的半固化(B階段)的網狀無緯帶。
GB/T22471.2- 2008 電氣絕緣用樹脂沒漬 玻璃纖維網狀無緯綁扎帶第2 部分:試驗方法
網狀無緯綁扎帶的型號與分類
|
型號 |
名稱 |
溫度指數 |
|
2841-W |
不飽和聚酯樹脂浸漬玻璃纖維網狀無緯綁扎帶 |
4F 155℃ |
|
2843-W |
環氧樹脂浸漬玻璃纖維網狀無緯綁扎帶 |
4F 155℃ |
|
2845-W |
高強度不飽和聚酯樹脂浸漬玻璃纖維網狀無緯綁扎帶 |
4F 155℃ |
|
2853-W |
不飽和聚酯樹脂浸漬玻璃纖維網狀無緯綁扎帶 |
5H 180℃ |
|
2861-W |
不飽和聚酯樹脂浸漬玻璃纖維網狀無緯綁扎帶 |
6C 200℃ |
|
備注：2浸漬纖維 8網狀無緯帶 4、5、6溫度指數 第四位產品順序號 W 橫向拉開呈網狀結構 |
||
外觀：
網狀無緯帶應沒漬均勻，平整，具有一定的黏性(但不粘連)，柔軟性，橫向拉開時呈網狀，且無雜質和斷紗。
網狀無緯帶盤(卷簡)應卷繞緊密、盤面整齊，開卷容易(開卷時不應有粘連)。
接頭：
每盤(卷簡)網狀無緯帶的接頭數不應多于1個，接頭應不妨礙網狀無緯帶的開卷。接頭處應有明
顯的標識，帶盤每段最知長度應不小于50 m,卷筒中每段最短長度應不小于200 m.
網狀無緯帶尺寸
|
序號 |
名稱 |
單位 |
標稱值 |
極限偏差 |
||
|
1 |
厚度 |
mm |
0.20、0.30 |
±0.03 |
||
|
2 |
寬度 |
mm |
10 |
±1.0 |
||
|
15 |
±1.5 |
|||||
|
20、25 |
±2.0 |
|||||
|
30、40、50、60 |
||||||
|
3 |
長度 |
盤 |
m |
100 |
+1 |
|
|
200 |
+2 |
|||||
|
卷筒 |
10mm寬 |
800 |
+3 |
|||
|
15mm寬 |
500 |
|||||
|
20mm寬 |
1800 |
+5 |
||||
|
25mm寬 |
1500 |
|||||
性能要求
|
序號 |
性能 |
單位 |
要求 |
|||||
|
2841-W |
2843-W |
2845-W |
2853-W |
2864-W |
||||
|
1 |
揮發物含量 |
% |
≤4 |
≤4 |
≤2 |
≤2 |
≤2 |
|
|
2 |
樹脂含量 |
% |
27±2 |
27±2 |
26±2 |
26±2 |
26±2 |
|
|
3 |
可溶性樹脂含量 |
% |
≥90 |
≥90 |
≥90 |
≥90 |
≥90 |
|
|
4 |
可固化性 |
- |
容易剝離和不粘粘 |
|||||
|
5 |
固化前拉伸強度 |
0.20mm |
N10mm寬 |
≥750 |
≥750 |
≥1000 |
≥1000 |
≥1200 |
|
0.30mm |
≥1000 |
≥1000 |
≥1500 |
≥1500 |
≥2000 |
|||
|
6 |
電氣強度 |
KV/mm |
- |
- |
≥12 |
≥12 |
≥12 |
|
|
7 |
耐電弧性 |
S |
- |
- |
≥120 |
≥150 |
≥150 |
|
|
8 |
PTI |
- |
- |
- |
≥500 |
≥500 |
≥500 |
|
|
9 |
環形試樣拉伸強度（常態） |
不脫模法 |
MPa |
≥1050 |
≥1050 |
≥1150 |
≥1250 |
≥1250 |
|
脫模法 |
≥900 |
≥900 |
≥1000 |
≥1000 |
≥1000 |
|||
|
10 |
環形試樣拉伸強度（熱態） |
不脫模法 |
MPa |
≥750 |
≥750 |
≥900 |
≥900 |
≥900 |
|
脫模法 |
≥560 |
≥560 |
≥700 |
≥700 |
≥700 |
|||
|
11 |
環形試樣斷裂伸長率(常態） |
% |
≤4.0 |
≤4.0 |
≤2.0 |
≤2.0 |
≤2.0 |
|
|
12 |
環形試樣拉伸彈性模量(常態) |
MPa |
≥4.5× 104 |
≥4.5× 104 |
≥5.0× 104 |
≥6.0× 104 |
≥6.0× 104 |
|
|
13 |
浸油處理后環形試樣強度劣化率 |
% |
- |
- |
≤10 |
≤10 |
≤10 |
|
|
14 |
溫度指數 |
- |
≥155 |
≥155 |
≥155 |
≥180 |
≥200 |
|
